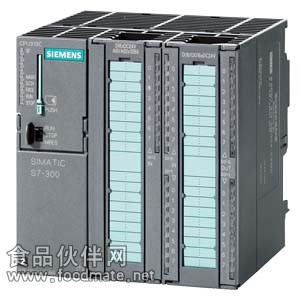

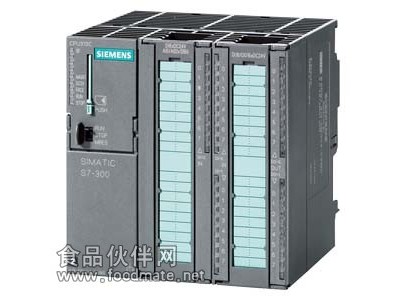

6ES7313-5BG04-0AB0 SIMATIC S7-300, CPU 313C, COMPACT CPU WITH MPI, 24 DI/16 DO, 4AI, 2AO 1 PT100, 3 FAST COUNTERS (30 KHZ), INTEGRATED 24V DC POWER SUPPLY, 128 KBYTE WORKING MEMORY, FRONT ConNECTOR (2 X 40PIN) AND MICRO MEMORY CARD REQUIRED

上海赞国自动化科技有限公司联系人 ：颜顺（ 销售经理 ）
24小时销售技术服务热线 ：18818259795
电话（Tel）：+86-021-31129601
传真（Fax）：+86-021-67633621
邮箱（Email）：753687723@qq.com
商务（ Q Q ）：753687723
地址（Add）：上海市松江区思贤路1855弄91号

西门子PLC模块CPU313C 西门子PLCCPU313C 西门子模块CPU313C

CPU 312C 是一种紧凑型 CPU，用于对处理性能和响应速度要求很高的系统。集成的数字量和模拟量输入和输出可与过程信号直接连接。

集成技术工程的其他用途包括：

计数 频率测量 周期测量 脉宽调制 PID 控制Design

CPU 313C 安装有：

微处理器;
处理器处理每条二进制指令的时间可达 70 ns。 扩展存储器;
128 KB 高速工作存储器（相当于约 42 K 指令），用于程序段执行，可以为用户程序提供足够的存储器空间
SIMATIC 微型存储卡（ 8 MB）作为程序的装载存储器，还允许将项目（包括符号和注释）存储在 CPU 中。 灵活的扩展能力;
多达 31 个模块，（4排结构） MPI多点接口;
集成 MPI 接口最多可以同时建立与 S7-300/400 或编程器、PC、操作员面板的 8 路连接。在这些连接中，始终分别为 PG 和 OP 各保留一个连接。通过“全局数据通讯”，MPI可以用来建立最多16个CPU组成的简单网络。 内置输入/输出；
在 CPU 313C 中，提供有 24 路数字量输入（所有输入都可用作报警处理），16 路数字量输出以及 5路模拟量输入和 2 路模拟量输出（用于电流/电压信号），以及 1 路附加输入（用于测量温度）。

储存卡
6ES7953-8LF20-0AA0 SIMATIC Micro内存卡 64kByte(MMC)
6ES7953-8LG11-0AA0 SIMATIC Micro内存卡128KByte(MMC)
6ES7953-8LJ20-0AA0 SIMATIC Micro内存卡512KByte(MMC)
6ES7953-8LL20-0AA0 SIMATIC Micro内存卡2MByte(MMC)
6ES7953-8LM20-0AA0 SIMATIC Micro内存卡4MByte(MMC)
6ES7953-8LP20-0AA0 SIMATIC Micro内存卡8MByte(MMC)

开关量模板
6ES7321-1BH02-0AA0 开入模块（16点，24VDC）
6ES7321-1BH10-0AA0 开入模块（16点，24VDC）
6ES7321-1BH50-0AA0 开入模块（16点，24VDC，源输入）
6ES7321-1BL00-0AA0 开入模块（32点，24VDC）
6ES7321-7BH01-0AB0 开入模块（16点，24VDC，诊断能力）
6ES7321-1EL00-0AA0 开入模块（32点，120VAC）
6ES7321-1FF01-0AA0 开入模块（8点，120/230VAC）
6ES7321-1FF10-0AA0 开入模块（8点，120/230VAC）与公共电位单独连接
6ES7321-1FH00-0AA0 开入模块（16点，120/230VAC）
6ES7321-1CH00-0AA0 开入模块（16点，24/48VDC）
6ES7321-1CH20-0AA0 开入模块（16点，48/125VDC）
6ES7322-1BH01-0AA0 开出模块（16点，24VDC）
6ES7322-1BH10-0AA0 开出模块（16点，24VDC）高速
6ES7322-1CF00-0AA0 开出模块（8点，48-125VDC）
6ES7322-8BF00-0AB0 开出模块（8点，24VDC）诊断能力
6ES7322-5GH00-0AB0 开出模块（16点，24VDC，独立接点，故障保护）
6ES7322-1BL00-0AA0 开出模块（32点，24VDC）
6ES7322-1FL00-0AA0 开出模块（32点，120VAC/230VAC）
6ES7322-1BF01-0AA0 开出模块（8点，24VDC，2A）
6ES7322-1FF01-0AA0 开出模块（8点，120V/230VAC）
6ES7322-5FF00-0AB0 开出模块（8点，120V/230VAC，独立接点）
6ES7322-1HF01-0AA0 开出模块（8点,继电器,2A）
6ES7322-1HF10-0AA0 开出模块（8点,继电器,5A，独立接点）
6ES7322-1HH01-0AA0 开出模块(16点,继电器)
6ES7322-5HF00-0AB0 开出模块（8点,继电器,5A，故障保护）
6ES7322-1FH00-0AA0 开出模块（16点，120V/230VAC）
6ES7323-1BH01-0AA0 8点输入，24VDC；8点输出，24VDC模块
6ES7323-1BL00-0AA0 16点输入，24VDC；16点输出，24VDC模块

模拟量模板
6ES7331-7KF02-0AB0 模拟量输入模块(8路，多种信号)
6ES7331-7KB02-0AB0 模拟量输入模块(2路，多种信号)
6ES7331-7NF00-0AB0 模拟量输入模块(8路，15位精度)
6ES7331-7NF10-0AB0 模拟量输入模块(8路，15位精度)4通道模式
6ES7331-7HF01-0AB0 模拟量输入模块(8路，14位精度，快速)
6ES7331-1KF01-0AB0 模拟量输入模块(8路, 13位精度)
6ES7331-7PF01-0AB0 8路模拟量输入,16位,热电阻
6ES7331-7PF11-0AB0 8路模拟量输入,16位,热电偶
6ES7332-5HD01-0AB0 模拟输出模块(4路)
6ES7332-5HB01-0AB0 模拟输出模块(2路)
6ES7332-5HF00-0AB0 模拟输出模块(8路)
6ES7332-7ND02-0AB0 模拟量输出模块(4路，15位精度)
6ES7334-0KE00-0AB0 模拟量输入(4路RTD)/模拟量输出（2路）
6ES7334-0CE01-0AA0 模拟量输入(4路)/模拟量输出（2路）



tions="b2 a_i" hsdl-percent="10 10.0">

信息
硬件产品型号	01
固件型号	V3.3
工程组态
编程软件包	STEP 7 V5.5 + SP1 或更高版本，或 STEP 7 V5.3 + SP2 或更高版本（带 HSP 203）
电源电压
24 V DC	√
输入电流
电流消耗（额定值）	650 mA
电流消耗（空载），典型值	150 mA
冲击电流，典型值	5 A
I²t	0.7 A²·s
功耗
功耗，典型值	12 W
内存
工作存储器
集成	128 kbyte
可扩展	X
用于非易失性数据块的非易失性存储器的大小	64 kbyte
装载存储器
可插入(MMC)	√
可插入(MMC)，	8 兆字节
微型存储卡数据管理（一次编程后），值	10 a
后备
提供	√；通过 MMC 保证（免维护）
无电池	√；程序和数据
CPU 处理时间
位操作，典型	0.07 µs
字操作，典型	0.15 µs
定点数运算，典型	0.2 µs
浮点数运算，典型	0.72 µs
CPU 块
块数量（总数）	1024；(DBs、FCs、FBs)；通过使用 MMC 可以减少可装载块的数量。
DB
数量，	1,024；编号范围：1 到 16000
容量，	64 kbyte
FB
数量，	1,024；编号范围：0 到 7999
容量，	64 kbyte
FC
数量，	1,024；编号范围：0 到 7999
容量，	64 kbyte
OB
容量，	64 kbyte
嵌套深度
每个优先级	16
在一个错误 OB 中附加	4
计数器、定时器及其保持性
S7 计数器
数量	256
保持性
可调节	√
下限	0
上限	255
预置	Z0 ～ Z7
计数范围
下限	0
上限	999
IEC 计数器
提供	√
类型	SFB
数量	不限（只取决于 RAM 容量）
S7 定时器
数量	256
保持性
可调节	√
下限	0
上限	255
预置	无保持性
时间范围
下限	10 ms
上限	9,990 s
IEC 定时器
提供	√
类型	SFB
数量	不限（只取决于 RAM 容量）
数据区及其保持性
保持数据区域，总共	全部， 64 KB
标志
数量，	256 字节
可保持	√；MB 0 – MB 255
预设保持性	MB 0 - MB 15
时钟存储器的数量	8; 1个存储字节
数据块
